団体名：産業技術総合研究所
原材料：ポリロタキサン、カーボンナノファイバー、カーボンナノチューブ
合成ゴムや熱可塑性エラストマーの「良く伸び縮みする」という特性（ゴム特性）は、熱伝導性や磁性の高さといった機能性とは一般的にトレードオフの関係にある。ゴム特性を持つポリマー（以下、ゴム材料）に機能性を持たせるため無機材料の混ぜ物（フィラー）を加えた複合材料では、フィラー同士が凝集しやすく、ゴムの特性を損ねてしまうからだ。
図1 柔軟に変形可能な一方で高い放熱性を確保
（a）は開発品の外観。繰り返し変形しても脆化しない。（b）は物性を示すグラフで、ヤング率はエラストマー並み、熱伝導率は金属並みに向上した。（出所：産業技術総合研究所）
[画像のクリックで拡大表示]
産業技術総合研究所が開発したゴム複合材料は、母材（ゴム材料）とフィラーの双方に工夫を凝らし、ゴム特性を損なわずに金属並みの高い熱伝導性を持たせた（図1）。発熱する部品を実装するフレキシブル基板のペースプレートなどへの利用を見込める。しかも開発した技術は、熱伝導性以外にも磁性、誘電性などの機能性向上にも役立つとみられる。
2種のカーボンを併用
熱を伝えるために使ったフィラーはカーボンナノファイバー（CNF）と、カーボンナノチューブ（CNT）の2種の炭素材料。このうち、直径が約200nmと相対的に“太い"CNFを主な熱の回路として、ほぼ1方向に配列させた。CNFの間を直径10〜30nmのCNTでつなぎ、熱伝導性を補った（図2）＊1。

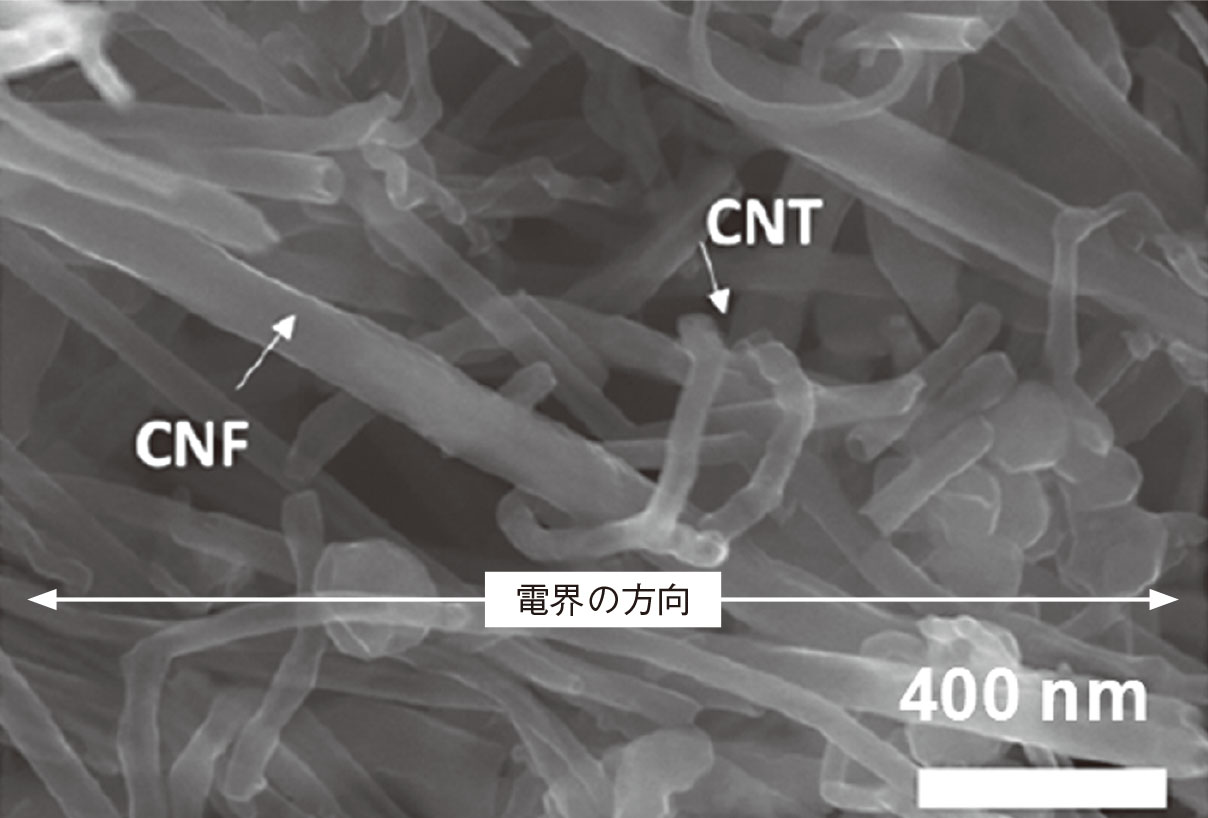

図2 熱の通り道を形成する2種の炭素材料
カーボンナノファイバー（CNF）を配向させて熱の主な通り道として、その間をカーボンナノチューブ（CNT）で連結した。（出所：産業技術総合研究所）
[画像のクリックで拡大表示]
＊1 CNFの長さは10〜100μm、CNTの長さは0.5〜2μm。
ゴム特性を持つ母材としてはポリロタキサンを利用。ポリロタキサンは、ドーナツのような環状の分子（αシクロデキストリン）を細長い鎖状の分子（ポリエチレングリコール）が貫通する構造。環状分子が鎖状分子に沿って動き、伸長性と靭性（じんせい）を保持する＊2。
＊2 ポリロタキサンは、内閣府の戦略的イノベーション創造プログラム（SIP）「革新的構造材料」で多く研究された。市販品が入手可能になっている。
このポリロタキサン中で、CNFの凝集を防いで分散させ、しかもポリロタキサンとCNFの接続性を高める工夫を加えた。これにより、ポリロタキサンのゴム特性を低下させずに熱伝導率を大きく向上させた（図3）。

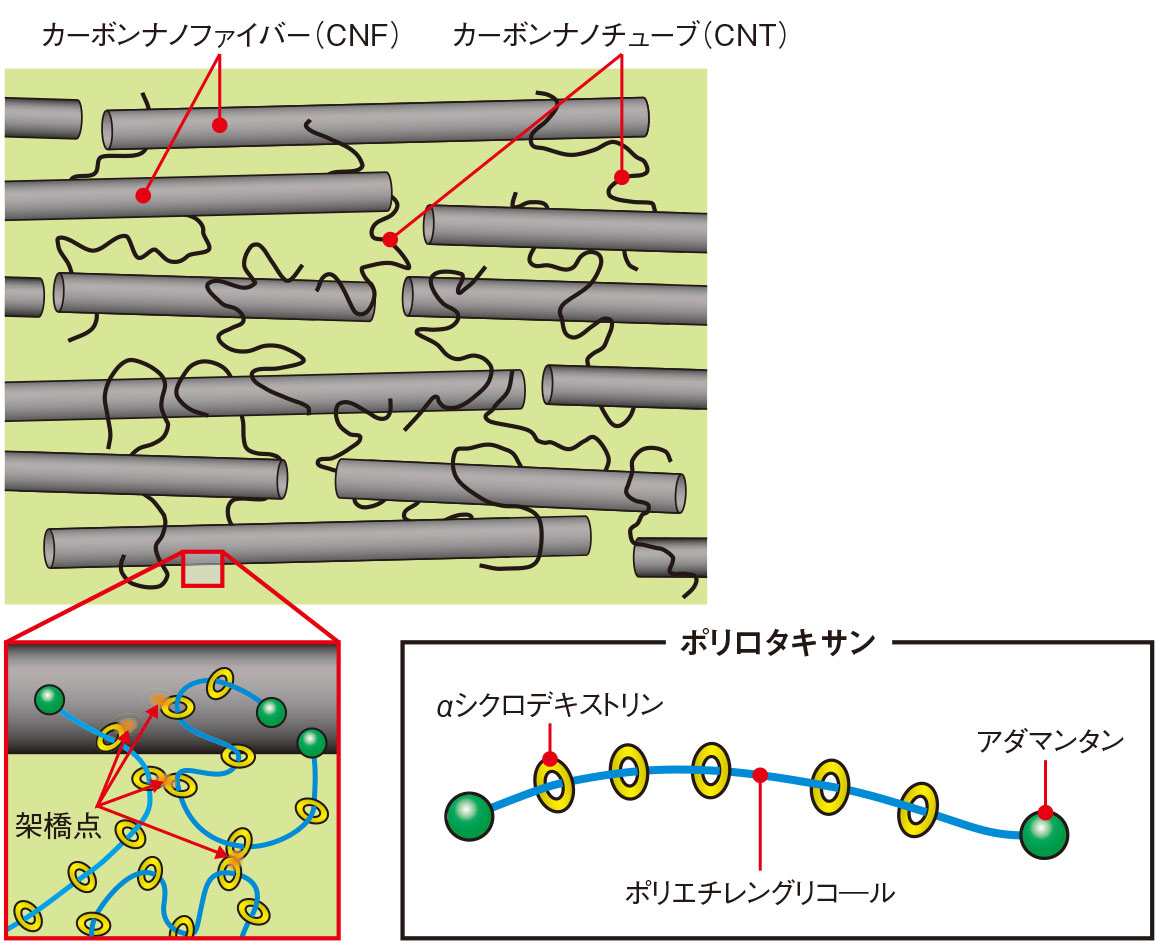

図3 ポリロタキサンで柔軟性を確保
カーボンナノファイバー（CNF）の表面をプラズマで改質し、ポリロタキサンに結び付ける。ポリロタキサンは分子中に“滑り機構”を持つため、柔軟に変形する。（出所：産業技術総合研究所）
