前例なき球場をワンモデルで実現

1つのモデルに集約するばかりでなく、BIMの活用法が広がりを見せている。設計と施工の枠を超えて、BIMが持つ形態・属性情報をいかに使いこなすかがカギを握る。大型プロジェクトから小規模物件まで、特性に応じてBIMを有効利用した事例を追った。

　北海道北広島市で4月13日、「ES CON FIELD（エス コン フィールド） HOKKAIDO」の起工式が開かれた。プロ野球・北海道日本ハムファイターズの本拠地となる新球場だ。

　延べ面積は約10万m²。約3万5000人の観客を収容する。設計は、コンペで選ばれた大林組と米国の設計事務所HKSが手掛けた。施工は大林組が担当する。両社は、コンペ段階から一貫してBIMを導入。着工前に、そのまま施工に取り掛かれるレベルのモデルを完成させ、「BIM竣工」を済ませた〔図1〕。

〔図1〕BIM竣工を経て着工へ

「エスコンフィールド北海道」の竣工BIMモデル。きたひろしま総合運動公園内に建設する。完成すれば、天然芝と開閉式屋根を同時採用した日本初の球場となる。プロジェクトマネジメントとコンストラクションマネジメントを山下PMCが担当する（資料：大林組）

[画像のクリックで拡大表示]

　大林組設計本部設計ソリューション部の一居康夫部長は、「『世界がまだ見ぬボールパークをつくる』というコンセプトに沿って、前例のない新しい試みを複数盛り込んでいる。実現のためには、BIMを活用した3次元でのシミュレーションが欠かせなかった」と話す。

BIMで3次元シミュレーション

　代表的なのが、日本初となる開閉式屋根と天然芝の同時採用だ。光合成量から芝の生育を予測するシステムを用いて、BIMモデル上で検証。2次元的には壁に当たって影になってしまう光でも、3次元であれば、より緻密に評価できる。屋根の開閉による複雑な日照条件を考慮しながらシミュレーションを繰り返し、モックアップでの育成実験につなげた。

　スタンドやコンコースの構成は、「海外のスタジアムでもなかなかない挑戦的な設計だ」（一居部長）。例えば3塁側には、球場に入った瞬間に視界が開ける吹き抜けのエントランスホールを設ける。その上部には「フライングカーペット」と呼ぶ、フィールド側に張り出したスタンドがある。自席にじっと座っていなくても、オープンなコンコースを回遊しながら楽しんでもらえる構成とした。

　こうした新たな観戦体験を実現するには、安全性の確保や運営を見越した検証が不可欠だ〔図2〕。例えば、飛球経路のシミュレーション。現拠点の札幌ドームで記録していた約1万球のデータを、簡略化したBIMモデルに重ね合わせ、オープンなコンコースへの影響などを確認している。

〔図2〕BIMモデルを活用して多様なシミュレーション

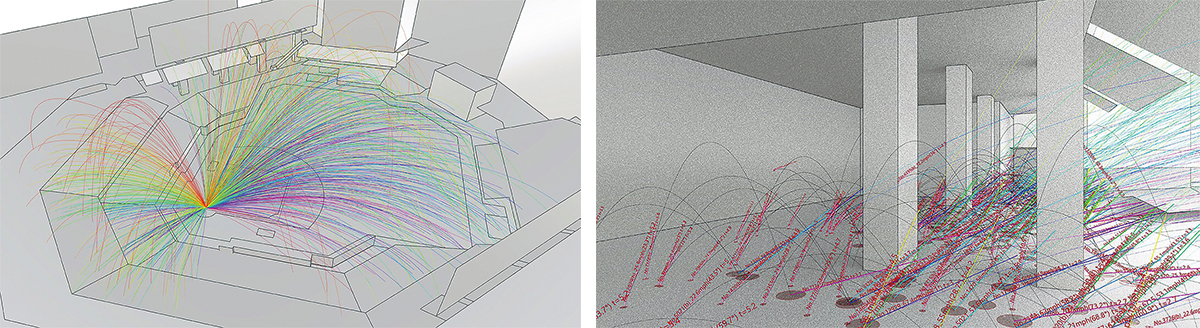

飛球経路のシミュレーション例。左は、検証した全データの10％程度を表示したものだ。右はネットがない場合の壁や床への影響を調査したデータ。バウンドしたボールも含めて検証した（資料：2点ともアラップ）

[画像のクリックで拡大表示]

ホームベース側から新球場全体を見る。左端が吹き抜けのエントランスホール。その上に「フライングカーペット」と呼ぶスタンドがある。巨大なガラススクリーンを採用するなど、自然豊かな立地を生かすため、屋内外からのそれぞれの見え方も意識した（資料：大林組）

[画像のクリックで拡大表示]

メインエントランス周り。球場に入った瞬間にフィールド全体が見渡せるようにする。発注者とは、BIMモデルをレンダリングしたVR（仮想現実）データを共有。早期から実寸大で新球場全体を疑似体験してもらい、合意形成を図った（資料：大林組）

[画像のクリックで拡大表示]

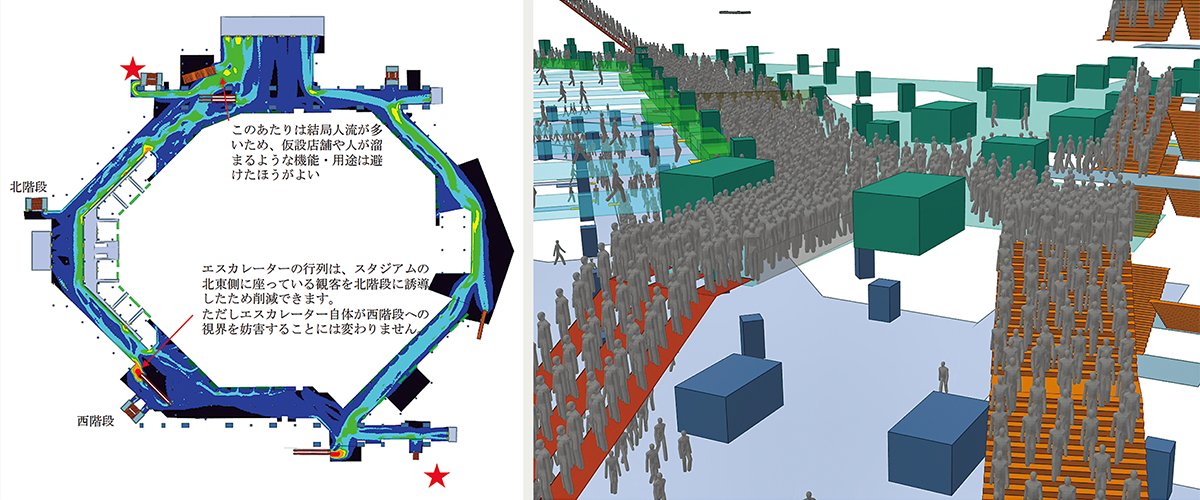

人流シミュレーションの一例。避難安全性の確認にも活用している。コンコース幅は米国などのボールパークを参考に広めに設定した。飛球経路も含めたシミュレーションと結果分析は、アラップが担当した（資料：2点ともアラップ）

[画像のクリックで拡大表示]

　人流シミュレーションでは、各イニングの表裏の切り替え時に売店やトイレがどの程度混雑するか、退場時の人の流れなどを3次元で可視化。この検証結果をにらみながら、階段やエスカレーターなどの有効な配置を検討した。避難安全性の確認にも活用している。
