 IT(情報技術)サービスを提供するオプティム松尾建設(佐賀市)と共同で、スマートフォンやタブレットを測量したい対象物にかざすだけで高精度な3次元データを作成するアプリ「OPTiM Geo Scan(オプティム・ジオ・スキャン)」を開発した(図12)。ドローンやレーザースキャナーによる3次元測量を外注した場合と比べて、費用を80%以上削減できる。

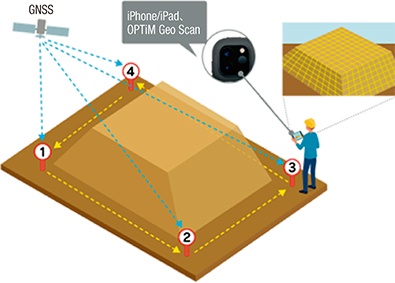

図1■ 測量したい対象物にスマホをかざすだけ
図1■ 測量したい対象物にスマホをかざすだけ
(資料:オプティム)
図2■ タブレットやスマホで確認可能
図2■ タブレットやスマホで確認可能
(資料:オプティム)
[画像のクリックで拡大表示]

 アプリを使うには、3次元センサーのLiDAR(ライダー)を搭載したタブレット端末「iPad Pro」の20年モデルか、スマホの「iPhone 12 Pro」「iPhone 12 Pro Max」が必要だ。その他、測量したい位置情報を取得するためGNSS(全球測位衛星システム)レシーバーを使う。

 測量者に専門知識は不要だ。対象物の周囲を歩きながら、スマホやタブレットをかざしてライダーで測量すればよい。小型のレシーバーを任意の場所に設置してスマホなどを向ければ、正確な座標を取得できる。測量の誤差は50mm以下に抑えられる。

 ドローンやレーザースキャナーを用いた測量の主戦場ではなく、小規模な現場での利用を想定する。

 「施工面積1000m2以内の小さな現場が、全国の建設現場の大半を占める。大規模な現場でICT化が進む一方、操作スキルが必要で導入費用が高いといった理由から、小規模な現場はドローンやレーザースキャナーの導入が遅れている」。オプティムビジネス統括本部の坂田泰章ゼネラル・マネージャーはこう話す。

 小規模な現場では、光波測量を採用する頻度が高い。800m2程度の現場だと、トータルステーションの操作と測量用のポールの設置で作業員が2人必要だった。アプリを使えば1人で測量できる上に、測量時間を従来の半分以下に減らせる。

 測量で取得したデータを使えば、CADソフトで3次元設計図などの作成や納品が可能だ。

 オプティムによると、ドローンなどを使った3次元測量の外注には、1万m2未満の現場で40万~50万円かかる。一方、開発したアプリでは同約6万7000円だ。自社でレーザースキャナーなどをそろえると、初期費用は数百万円を要していた。対して、スマホとレシーバーだと20万円程度で済む。
