徹底された耐振機構
続いて、上部ケースの内部を見ていこう（図14）。このパーツは主に制御系基板とAC用電流センサー、防振シートを搭載する。制御系基板の下には、黒い樹脂ケースで封止されたバスバーAssy（各部品を接合する銅配線）があり、湿気硬化型のシール接着剤で筐体と接合されている。
図14 上部ケースには制御用基板が載る
インバーターの筐体を開いて、上部ケースの内側を眺めたところ。制御系基板や、下部ケースのアルミ電解コンデンサー用防振シート、電流センサーなどがみつかった。（写真：山本真義）
[画像のクリックで拡大表示]
制御系基板には、表面にモーター駆動制御用CPU（中央処理装置、Central Processing Unit）、CAN（Controller Area Network）ドライバー、PWM（パルス幅変調、Pulse Width Modulation）指令値をケース下部の1層目基板に送るコネクターなどがある。裏面には低圧コネクターや電流センサー用のコアなどがある（図15）。冷却用のサーマルビア・パターンが裏面に複数あったが、実際にはどこにも熱的接続されていなかった。設計時には何らかのサーマルビアとして機能させる予定であったようだが、機能簡略化などで使用されなかったものと考えられる。

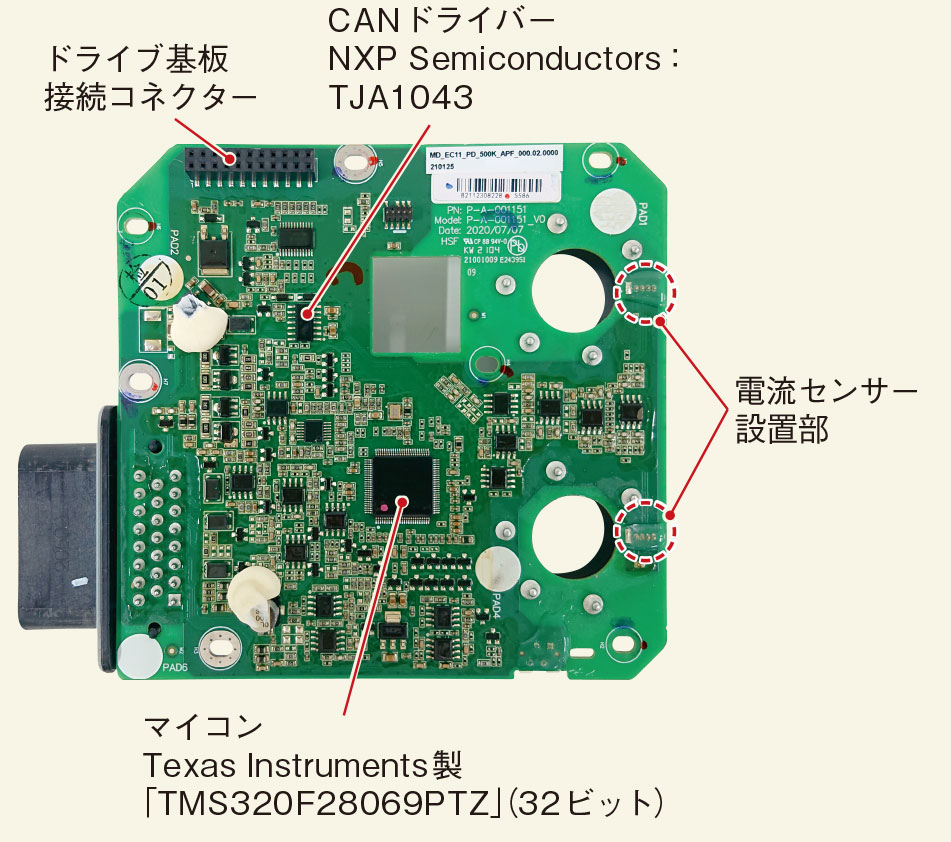

（a）表面にはTI製マイコンを設置
[画像のクリックで拡大表示]
（b） 裏面には電流センサーを設置
[画像のクリックで拡大表示]
図15 基幹部品のCPUやCANドライバーは高信頼の製品を使用
制御系基板の表面と裏面。CPUにはTexas Instruments製32ビットマイコン、CANドライバーにはNXP Semiconductorsの製品を使うなど、基幹部品の信頼性が高い。裏面には冷却用のサーマルビア・パターンが複数あったが、それらはどこにも熱的接続されていなかった。（写真：山本真義）
三相インバーターのモーター駆動電流を検出する電流センサーは、基板を貫通する三相出力端子と接するように、2つ設置されている。形状はホール型で、ホールコアも円形だ。
部品の接合部の処理も非常に丁寧だ。低圧コネクターと制御系基板は、非常にきれいなはんだ処理がされている。制御系基板右側の電流センサーの設置部も、透明な樹脂がとても丁寧に塗布され、センサー接合部の防湿処理をしていた。
上部ケースに設置された防振シートは、厚さ6mmの樹脂シートで、下部ケース部のアルミ電解コンデンサーの上面と接して、上下方向の振動を吸収する役割を担っている。前述のように下部ケースにも耐振用樹脂カラーを取り付けており、上下方向の揺れへの耐性は極めて強いと推測できる。
