三菱重工業は2021年11月8日、名古屋航空宇宙システム製作所飛島工場（愛知県・飛島村）で出荷準備作業中のH-IIAロケット45号機のコア機体（1・2段目）を公開した（図1、2）。11月12日に出荷し、16日に射場（種子島宇宙センター）に搬入する。他拠点で生産した固体ロケットブースター（SRB-A）、衛星フェアリング部を射場で組み付け、12月21日に打ち上げる予定。ミッションは英Inmarsat（インマルサット）の通信衛星「Inmarsat-6 F1」（質量約5.5トン）の静止遷移軌道への投入で、海外顧客からの5件目の受注案件だ。
[画像のクリックで拡大表示]
[画像のクリックで拡大表示]
図1 H-IIAロケット45号機の1段目
打ち上げ時に上となる方向から下方向を見た様子（左）と、下から上を見た様子（右）（出所：日経クロステック）
図2 H-IIAロケット45号機の2段目
搭載するInmarsat-6の黒地のロゴが描かれている。（出所：日経クロステック）
[画像のクリックで拡大表示]
コア機体はほとんどの容積を燃料タンク（液体酸素タンク、液体水素タンク）が占める。タンクの側壁はアルミニウム合金板の削り出しで造り、厚さ17mmの素材の一部を三角形の網目状に残し（アイソグリッド構造）、ほとんどの部分を厚さ2mmにまで薄くする（図3）。削り出した部材を曲げて、互いに溶接して外側に断熱材を張る。燃料を充填した時点で、タンク総質量のうち部材が占めるのは4％にすぎず、あとの96％は燃料という。
[画像のクリックで拡大表示]
[画像のクリックで拡大表示]

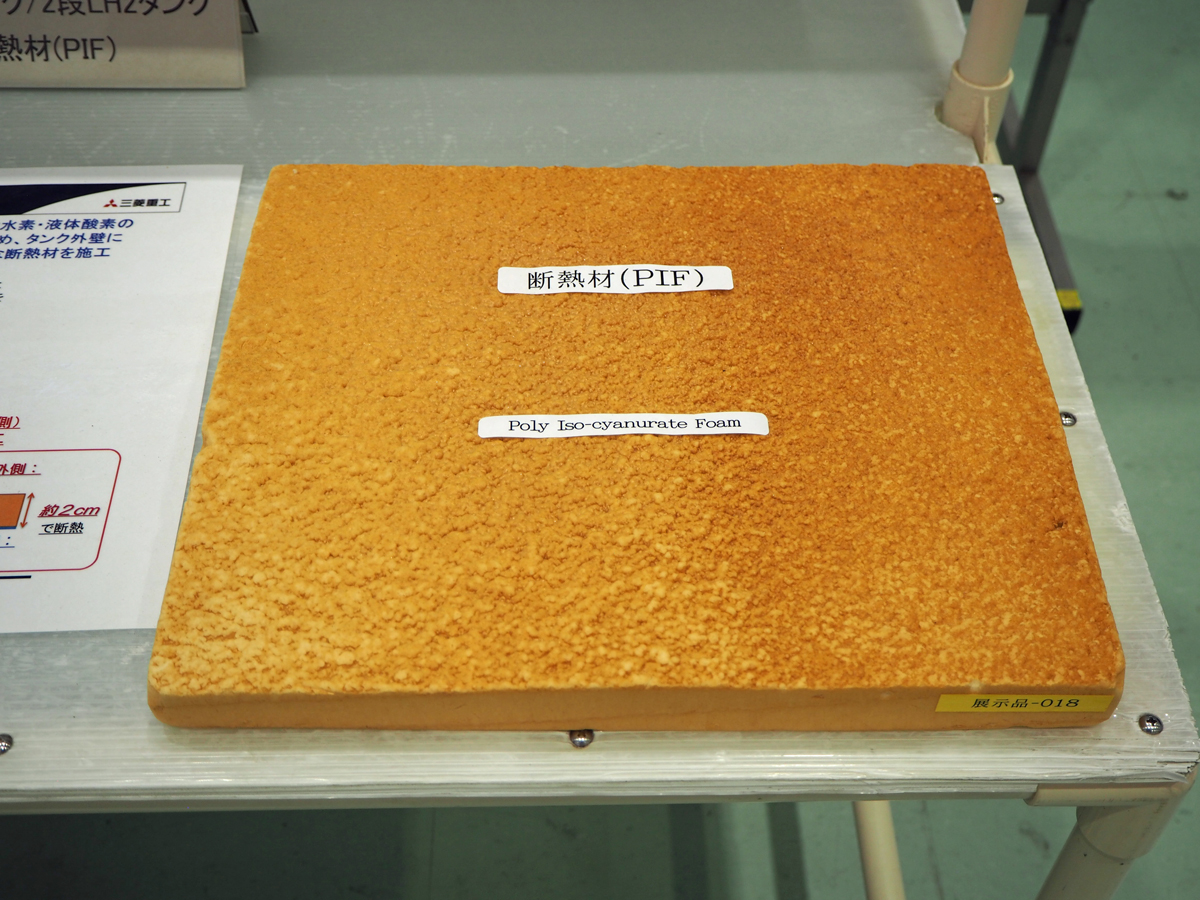

図3 タンクを構成する部材の一部
アルミニウム合金板を削り出したタンク側壁用部材（左）と断熱材（右）。（出所：日経クロステック）
H-IIAロケット45号機の型式名は「H2A204」で、末尾の「4」はSRB-Aが4本付くことを示す。打ち上げ2分4秒後にSRB-Aのうち2本、その3秒後にもう2本を分離し、6分46秒後に第1段と第2段が分かれる。11分23秒後に第2段エンジンをいったん停止して慣性で赤道付近まで飛行したのち、再度第2段エンジンを約4分間燃焼して加速し、26分20秒後に衛星を高度322kmで分離する。静止遷移軌道の遠地点は約6万5000kmで、このあと衛星は遠地点を下げて近地点を上げる軌道修正を経て、高度約3万6000kmの静止軌道に入る。
